Фланцы и соединения типа «американка» — это разъёмные элементы трубопроводных систем. От выбора конкретного типа зависит техника монтажа, возможность обслуживания и соответствие проекта нормативным требованиям по давлению и температуре. В статье рассмотрены конструктивные особенности, области применения и критерии выбора фланцев.

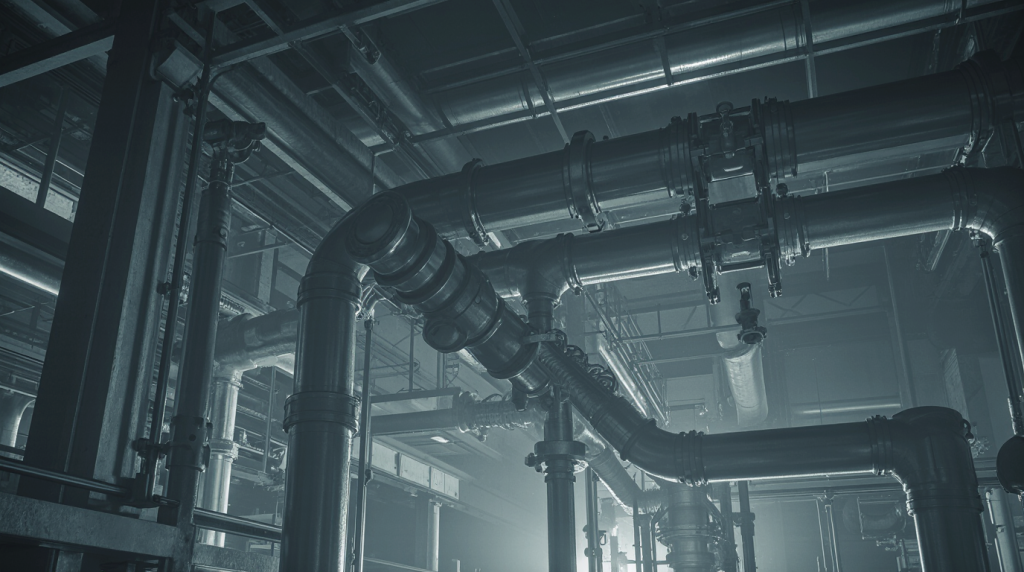

Важность трубных соединений
Надёжность трубопровода определяется прочностью и герметичностью его соединений. Разъёмные соединения позволяют выполнять сборку, разборку, замену арматуры и ремонт участков без демонтажа всей линии. В промышленных трубопроводах и инженерных сетях зданий это сокращает время остановки оборудования и снижает эксплуатационные затраты.
Основные сферы применения:
- Промышленность: монтаж технологических линий, подключение насосного и резервуарного оборудования.
- Энергетика: сборка магистралей пара, воды, топлива
- Строительство и ЖКХ: разводка систем отопления, водоснабжения, вентиляции.
Использование стандартизированных соединений (фланцев по ГОСТ или американок по ТУ) обеспечивает взаимозаменяемость узлов и упрощает снабжение.

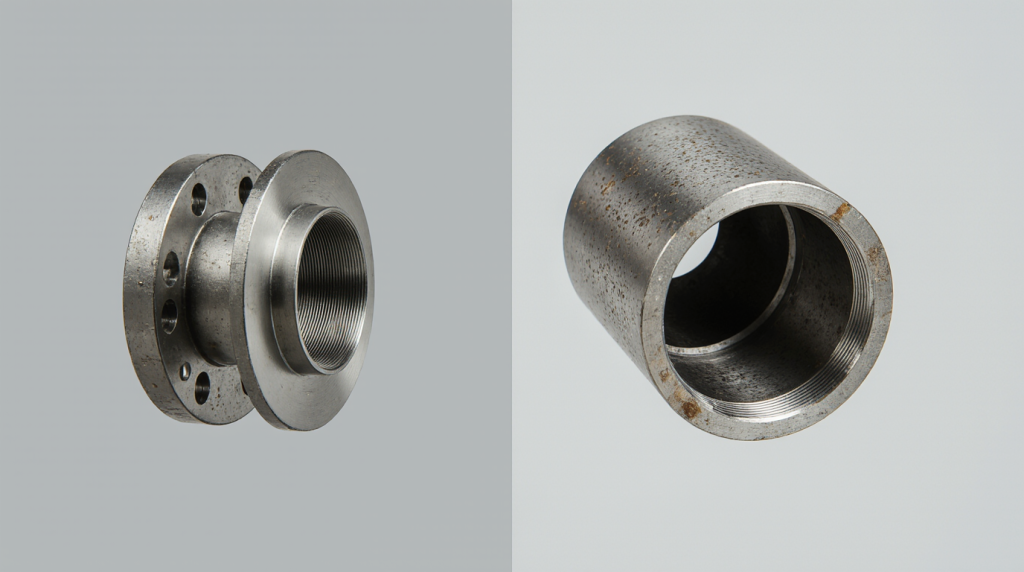

Что такое трубопроводные соединения
Трубопроводное соединение — это конструктивный узел, предназначенный для стыковки двух участков труб или присоединения трубопровода к оборудованию (насосам, теплообменникам, ёмкостям). По способу разборки соединения подразделяют на две категории:
1) Разъёмные соединения.
К ним относятся фланцевые, резьбовые (в том числе с использованием «американки») и муфтовые соединения. Их главное технологическое преимущество — возможность многократной сборки и разборки без разрушения элементов трубопровода. Это обязательное требование для участков, требующих периодического контроля, обслуживания или замены арматуры. Например, для подключения центробежного насоса типа К 80-65-160 чаще всего применяют фланцевое соединение с прокладкой паронитовой ПОН-2.0 2-50 ГОСТ 15180-86.
2) Неразъёмные соединения
Это сварные, паяные и клеевые стыки. Они обеспечивают максимальную герметичность и прочность контура, но демонтаж возможен только путём механического разрушения узла. Такие соединения применяют на прямых необслуживаемых участках магистралей.
С экономической точки зрения выбор в пользу разъёмного соединения оправдан, когда стоимость возможных простоев оборудования при ремонте превышает разницу в цене между разъёмным и неразъёмным узлом.

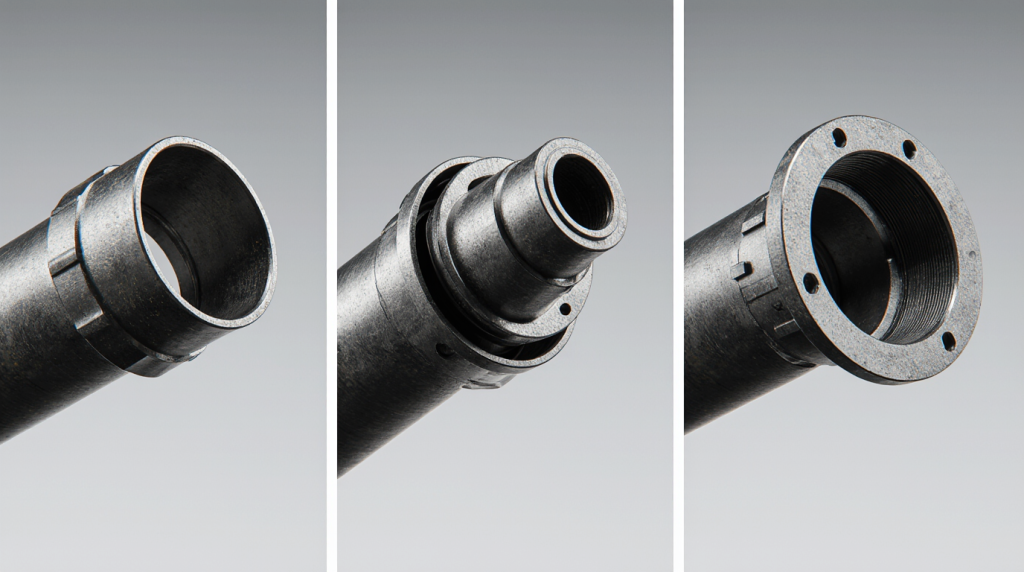

Назначение соединений труб
Основные функции трубопроводных соединений сводятся к трём практическим задачам:
- Стыковка участков труб и арматуры. Это основная функция для создания протяжённой линии любой конфигурации.
- Организация ремонтопригодного узла. Возможность быстрого демонтажа необходима для замены вышедшего из строя оборудования (например, сетчатого фильтра Ду 80), проведения ревизии или очистки участка.
- Демонтаж без резки трубопровода. Это сохраняет материал и позволяет повторно использовать отрезки труб после изменения конфигурации системы.
Выбор конкретного типа соединения (фланец или «американка») для решения этих задач зависит от диаметра, давления и условий эксплуатации, что регламентируется соответствующими стандартами.

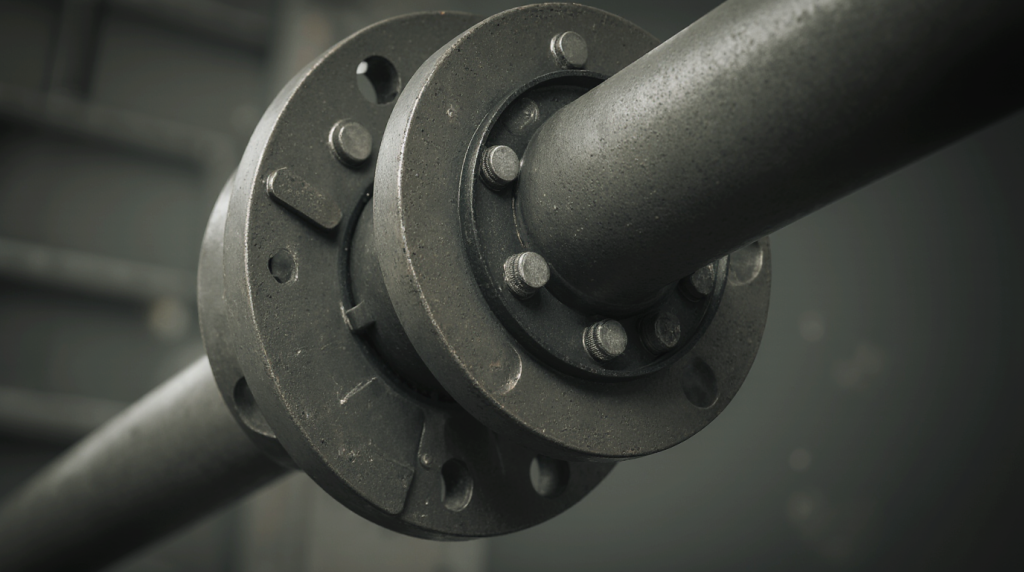

Основные требования к разъёмным соединениям
К разъёмным соединениям трубопроводов предъявляются три ключевых технических требования, которые напрямую влияют на безопасность и работоспособность системы.
1. Герметичность. Соединение должно исключать утечку рабочей среды (вода, пар, газ, химические продукты) в пределах, установленных нормативами для данного класса трубопровода. Герметичность обеспечивается правильным подбором уплотнительной прокладки (например, для фланцевого соединения на паропроводе применяется прокладка паронитовая ПОН 2-50 1.5мм) и соблюдением момента затяжки крепежа.
2. Прочность. Узел должен выдерживать рабочее и пробное давление, температуру, механические и вибрационные нагрузки без разрушения. Прочность определяется материалом (например, фланец стальной 09Г2С), конструкцией и классом прочности крепежных изделий (шпильки 35 Х ГОСТ 22032-76).
3. Технологичность монтажа и обслуживания. Конструкция должна допускать сборку и разборку с применением стандартного инструмента в условиях объекта. Это требование снижает трудозатраты и влияние человеческого фактора. Например, соединение «американка» монтируется с помощью рожкового ключа, а для затяжки фланцевого соединения на диаметре Ду150 требуется динамометрический ключ для соблюдения момента 290 Нм.
Соблюдение этих требований контролируется в соответствии с регламентами монтажа (СНиП 3.05.05-84, СП 73.13330.2016) и техническими условиями на конкретные изделия.
Фланцевые соединения труб
Фланцевое соединение — это разъёмный узел, состоящий из двух ответных фланцев, уплотнительной прокладки и крепёжных элементов (шпилек, гаек, болтов). Применяется для трубопроводов, работающих в широком диапазоне давлений и температур, а также для подключения арматуры и оборудования.

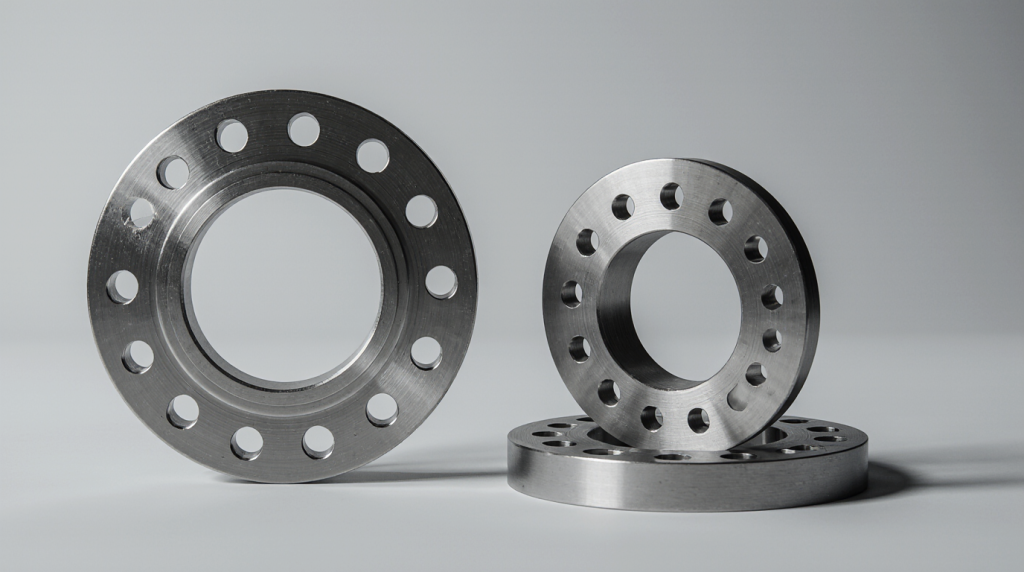

Что такое фланец
Фланец — это кольцевая или дискообразная деталь с отверстиями под крепёж по контуру. Он монтируется на торец трубы (путем сварки, навинчивания или свободной посадки) и служит монтажной площадкой для создания разъёмного стыка.
Основное назначение фланца — обеспечение герметичного и прочного соединения, которое можно многократно демонтировать и собирать без нарушения целостности трубопровода.
Конструкция и внешний вид фланца определяются его типом. Например, плоский фланец (ГОСТ 12820-80) имеет ровную привалочную поверхность, а воротниковый (ГОСТ 12821-80) отличается наличием конической ступицы («воротника»).

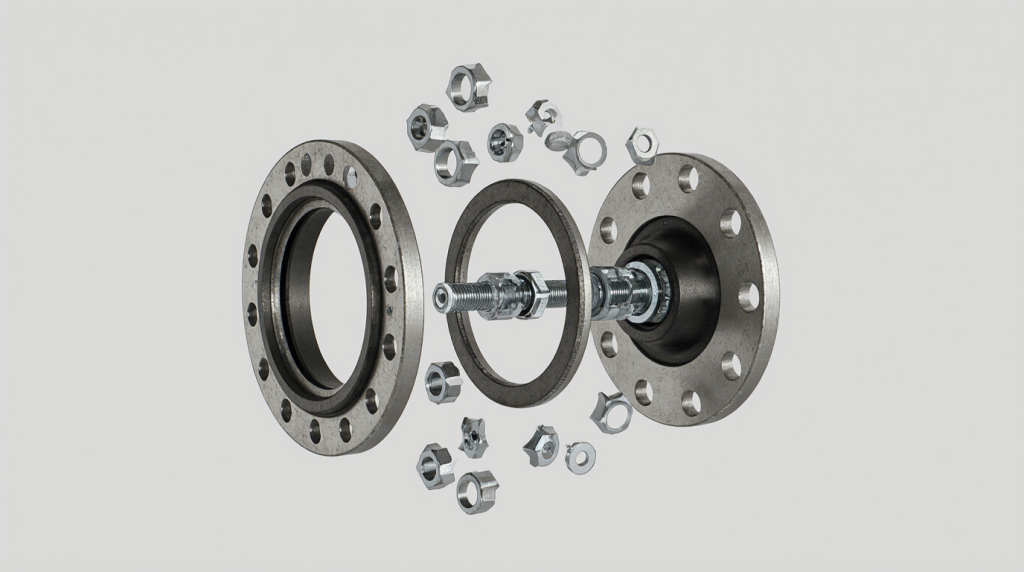

Конструкция фланцевого соединения
Узел формируется из:
- Двух фланцев, устанавливаемых на соединяемые элементы.
- Уплотнительной прокладки, размещаемой между привалочными поверхностями фланцев. Тип прокладки (резиновая, паронитовая, фторопластовая, спирально-навитая) подбирается по среде и параметрам.
- Крепёжных элементов (шпилек и гаек), которые стягивают фланцы, создавая необходимое давление на прокладку.

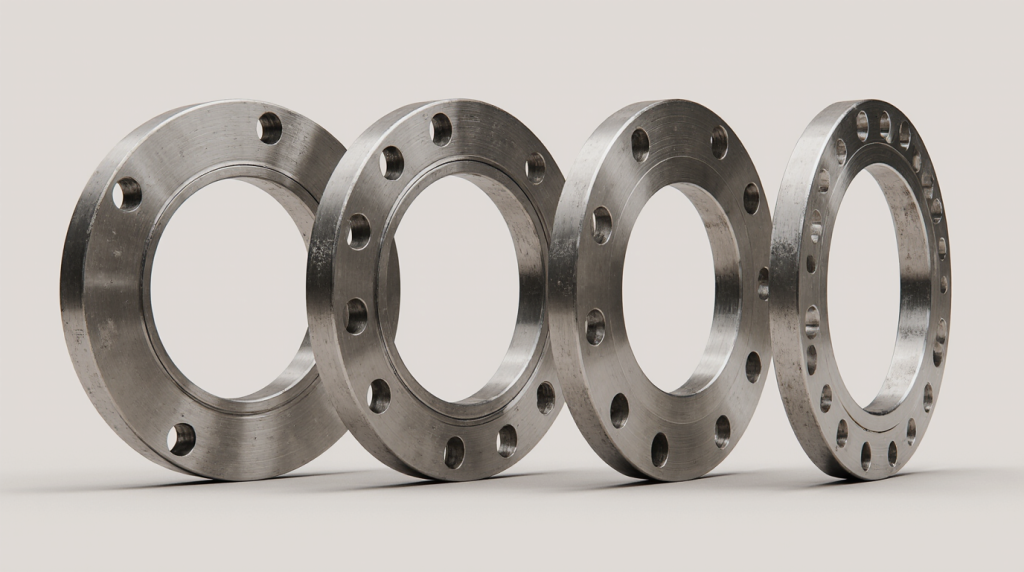

Виды фланцев по конструкции
Тип фланца определяет способ его монтажа на трубу и область применения:
1. Плоские приварные (ГОСТ 12820-80). Привариваются по контуру к торцу трубы. Применяются для давлений до 2.5 МПа (условное давление Ру 25).
2. Приварные воротниковые (ГОСТ 12821-80). Привариваются встык торцом трубы и ступицей. Используются для трубопроводов высокого давления (до 20.0 МПа, Ру 200) и температур.
3. Свободные на приварном кольце (ГОСТ 12822-80). Состоят из кольца, привариваемого к трубе, и свободного фланца. Позволяют компенсировать смещение отверстий и облегчают монтаж.
4. Резьбовые. Навинчиваются на резьбу трубы без сварки.
5. Фланцы стальные с отбортовкой (отводы по ГОСТ 17375-2001). Предназначены для соединения труб с тонкой стенкой или из цветных металлов путём отбортовки их концов.
Материалы фланцев
Выбор материала определяется рабочей средой, давлением и температурой:
- Углеродистая сталь (Ст20, 09Г2С) — для воды, пара, нефтепродуктов, инертных газов при температурах от -40 до +450 °C. Например, фланец 1-65-12 ст. 09Г2С.
- Нержавеющая сталь (12Х18Н10Т, 10Х17Н13М2Т) — для агрессивных сред, пищевой и фармацевтической промышленности.
- Чугун (СЧ20, ВЧ50) — для систем водоснабжения и канализации при низких давлениях.
Область применения фланцев
Фланцевые соединения являются стандартом для:
- Магистральных и технологических трубопроводов в нефтегазовой, химической и энергетической отраслях (например, паропроводы с параметрами Рраб 4.3 МПа, t 440 °C).
- Систем с высокими параметрами рабочей среды, где требуется гарантированная прочность и герметичность.
- Узлов подключения технологического оборудования, требующих периодического отключения для ремонта или замены (насосы, теплообменники, фильтры).
Соединение «американка»
«Американка» — быстроразъёмное соединение для труб, в основе которого лежит накидная гайка, стягивающая два ответных штуцера с уплотнителем. Оно применяется в системах отопления, водоснабжения и при подключении оборудования там, где требуется частая сборка-разборка без вращения труб.
Конструкция и принцип работы
Конструктивно соединение «американка» состоит из двух основных частей: двух ответных штуцеров с резьбой и накидной гайки. Между штуцерами размещается уплотнительный элемент — конусное металлическое кольцо или плоская прокладка (например, резиновая кольцевая 20х3 по ГОСТ 9833-73).
Принцип работы узла основан на осевом сжатии. При закручивании накидной гайки ответные штуцеры сближаются, создавая давление на уплотнитель. В результате происходит его пластическая деформация (в случае конусного металлического уплотнения) или радиальное расширение (в случае плоской прокладки), что и обеспечивает герметизацию стыка по окружности.
Ключевое эксплуатационное преимущество — разборка соединения без вращения труб или арматуры. Для демонтажа достаточно открутить накидную гайку, что сохраняет целостность и положение остальных элементов системы. Именно этот принцип реализован в современных узлах нижнего подключения радиаторов отопления, где он позволяет быстро отсоединить радиатор для обслуживания или замены.
Виды американок
Типы американок различают по:
- Форме: прямые и угловые (90°).
- Уплотнению: конусное (металл-металл) для температурных нагрузок и плоское с прокладкой (например, резиновой кольцевой 20х3).
- Типу резьбы: наружная/наружная (НН), наружная/внутренняя (НВ).
Материалы изготовления
Основные материалы:
- Латунь (сплав ЛС59-1) — для воды и теплоносителя до 110 °C.
- Нержавеющая сталь (12Х18Н10Т) — для агрессивных сред или наружного монтажа.
Применение американки
Область применения ограничена диаметрами (обычно до Ду50) и давлением (до 2.5 МПа):
- Подключение радиаторов, полотенцесушителей, котлов.
- Монтаж счётчиков и фильтров в системах ЖКХ.
- Сборка технологических линий, требующих периодической разборки.

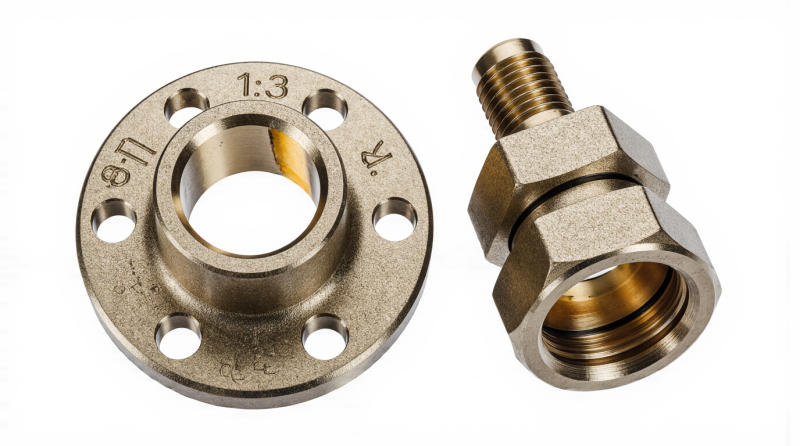

Отличия фланцев и американок
Фланцевые соединения и соединения типа «американка» решают схожую задачу — создание разъёмного герметичного узла. Однако их конструктивные различия определяют чёткие границы применения.
Сравнение по способу монтажа
Фланцевое соединение требует совмещения отверстий в двух фланцах, установки прокладки и равномерной затяжки нескольких крепёжных элементов (шпилек и гаек). Для ответственных стыков (например, на трубопроводе Ду150 с рабочим давлением 2.5 МПа) необходима затяжка с контролируемым моментом (около 290 Н·м) с помощью динамометрического ключа. Процесс более трудоёмкий и требует доступа к узлу с разных сторон.
Соединение «американка» монтируется за счёт затяжки одной накидной гайки стандартным рожковым или разводным ключом. Это не требует точного совмещения отверстий и позволяет производить монтаж в стеснённых условиях, часто одной рукой. Процесс занимает значительно меньше времени.
Сравнение по надёжности и герметичности
Фланцевое соединение при правильном подборе прокладки (например, паронитовой ПОН для температур до 450°C) и соблюдении регламента затяжки обеспечивает высокую и стабильную герметичность в широком диапазоне давлений, температур и при вибрационных нагрузках. Надёжность подтверждается длительной эксплуатацией в промышленных магистралях.
Соединение «американка» обеспечивает достаточную герметичность для систем отопления и водоснабжения (давление до 16-25 атм). Однако точка потенциального ослабления — резьбовая пара гайки. При частых циклах сборки-разборки или в условиях вибрации возможно самоотвинчивание, что требует контроля.
Отличия по диаметру и условиям эксплуатации
Фланцы предназначены для широкого спектра диаметров (от Ду10 до нескольких метров) и экстремальных условий: высокое давление (до 20.0 МПа и выше), температура (от -70 до +600°C), агрессивные и абразивные среды. Материалы исполнения — углеродистые, легированные и нержавеющие стали.
Американки применяются преимущественно на малых диаметрах (до Ду50, реже до Ду100) в коммунальных и технологических системах с умеренными параметрами: давление до 2.5 МПа, температура до 150-200°C для стальных исполнений и до 110°C для латунных. Рабочие среды — вода, теплоноситель, сжатый воздух, неагрессивные жидкости.
Как выбрать подходящее соединение
Выбор между фланцем и «американкой» — техническая задача, которую следует решать на основе параметров проектируемой или ремонтируемой системы. Неправильный выбор ведёт к снижению герметичности, надёжности и увеличению эксплуатационных рисков.
Выбор по диаметру труб
Основной формальный критерий — условный проход (Dy).
- При диаметрах от Ду50 и более предпочтение отдаётся фланцевым соединениям. Для типоразмеров, например, фланец стальной плоский 1-80-10 09Г2С ГОСТ 33259, существуют готовые стандартные решения.
- Для диаметров менее Ду50, особенно в системах внутридомовой разводки (Dy15, Dy20, Dy25), чаще применяются соединения типа «американка».
Выбор по условиям эксплуатации
Решение принимается по трём ключевым параметрам рабочей среды:
1. Рабочее давление. Если оно превышает 1.6 МПа (16 атм), требуется фланцевое соединение, рассчитанное на соответствующий класс давления (Py 2.5, 4.0 МПа и т.д.).
2. Температура. Для сред с температурой выше 150°C использование большинства «американок» исключено из-за ограничений по материалу уплотнений. Требуются фланцы с термостойкими прокладками (паронит, графит).
3. Агрессивность среды. Для кислот, щелочей, технологических растворов применяются фланцы из нержавеющей стали (например, 12Х18Н10Т) или с защитным покрытием. Для воды, теплоносителя, воздуха допустимы латунные или стальные «американки».
Практические рекомендации
1. Сверьтесь с проектной документацией. В ней должны быть указаны тип соединения, условное давление и материал.
2. Для фланцев учитывайте полную спецификацию узла. Помимо самих фланцев, необходимы соответствующие прокладки (паронит ПОН, резина) и крепёж (шпильки, гайки) требуемого класса прочности. Например, для фланца на Ру 16 необходим крепёж из стали 35 Х.
3. Для «американок» выбирайте тип уплотнения по среде. Для систем отопления предпочтительнее конусное металлическое уплотнение, для водоснабжения — плоское с резиновой прокладкой.
4. При затруднениях в подборе запросите техническую консультацию. Наши инженеры помогут подобрать конкретные изделия из каталога (фланцы по ГОСТ 33259, «американки» по ТУ) под ваши параметры: среду, давление (атм), температуру (°C) и тип подключения.
Заключение
Фланцы и соединения типа «американка» решают задачу создания разъёмного узла, но предназначены для разных условий.
Фланцевое соединение — стандарт для промышленных трубопроводов с высокими параметрами (давление от 2.5 МПа, температура свыше 150°C, диаметры от Ду50).
Соединение «американка» — решение для быстрого монтажа и обслуживания систем отопления, водоснабжения и подключения оборудования на малых диаметрах (до Ду50).
Правильный выбор типа соединения определяет надёжность, ремонтопригодность и долговечность трубопровода. Для корректного подбора необходимы данные о рабочей среде, давлении, температуре и схеме подключения.
