Гофрированные трубы из нержавеющей стали — универсальное инженерное решение, востребованное в водоснабжении, отоплении, газоснабжении и других системах. Их гибкость, прочность, стойкость к коррозии и температурным нагрузкам позволяют эффективно решать задачи как в жилом, так и промышленном строительстве. Монтаж труб не требует сварки, легко выполняется в стеснённых условиях и может производиться без разделки стен.
Конструкция и технические характеристики
Гофрированная труба представляет собой тонкостенный металлический рукав с кольцевыми или спиральными гофрами. Материал — нержавеющая сталь, устойчивый к агрессивным средам сплав (чаще всего AISI 304 или 316). Основные технические параметры:
- Диаметры: от 8 до 50 мм (наружный), с шагом в 2 мм;
- Рабочее давление: 10–25 бар (зависит от типа трубы и фитинга);
- Температурный диапазон: от −50 °C до +250 °C;
- Минимальный радиус изгиба: 30–60 мм (зависит от диаметра и толщины стенки);
- Длина бухты: от 10 до 100 м.
Выпускаются как в отожжённом, так и неотожжённом виде. Отожжённые трубы легче гнутся и монтируются вручную, неотожжённые — более прочные, но требуют специальных инструментов.
Марки сталей и их назначение
Наиболее распространённые марки стали:
- AISI 304 — универсальный сплав с хорошей коррозионной стойкостью. Применяется в системах отопления, водоснабжения, вентиляции.
- AISI 316 — содержит молибден, что увеличивает стойкость к кислотам и солям. Используется в агрессивных средах: химическая промышленность, бассейны, побережья.
- AISI 321 — легирован титаном, термостойкий. Применяется при высоких температурах, в том числе в паропроводах.
Выбор марки стали определяет допустимую среду эксплуатации. Например, для питьевого водоснабжения в домах достаточно AISI 304, для транспортировки слабоагрессивных кислот — необходима AISI 316.
Области применения
Гофрированные нержавеющие трубы применяются:
- В системах водоснабжения: горячее и холодное. Допустимы прямые подключения к бойлерам, котлам, сантехнике.
- В отоплении: как магистрали радиаторного отопления и тёплых полов.
- В газоснабжении: при условии сертифицированных фитингов и труб (жёлтая маркировка).
- В солнечных системах: для подключения солнечных коллекторов, где важна термостойкость.
- В промышленности: перекачка технических жидкостей, систем пневматики и вентиляции.
Преимущества и ограничения
Преимущества:
- Гибкость — позволяет обходить препятствия и минимизировать количество соединений.
- Устойчивость к вибрациям и гидроударам.
- Быстрый монтаж без сварки.
- Срок службы до 30 лет.
- Стойкость к коррозии и агрессивным средам.
Ограничения:
- Более высокая стоимость по сравнению с пластиком.
- Требует аккуратности при изгибе — нельзя деформировать гофру.
- Не допускается монтаж под углом изгиба ниже минимального радиуса.
Подготовка к монтажу
Перед началом работ:
- Проверьте целостность трубы, отсутствие механических повреждений и трещин в гофре.
- Убедитесь в наличии маркировки на трубе (производитель, тип, допустимое давление).
- Подготовьте трассу: длина, число изгибов, наличие термокомпенсации.
Убедитесь в наличии всех компонентов: фитингов, прокладок, крепежа и защитной гофры (если используется в бетонной стяжке).
Инструменты и оборудование
Для монтажа гофротрубы необходим базовый набор:
- Труборез (резак) — обеспечивает ровный, без заусенцев срез.
- Обжимной инструмент — пресс или ручной ключ для затягивания накидной гайки.
- Калибратор (распрямитель) — выравнивает конец трубы перед соединением.
- Трубогиб (опционально) — для изгибов с контролируемым радиусом.
- Ключи для монтажа фитингов — рожковые, газовые, динамометрические (по ситуации).
Способы соединения и монтаж
Гофротрубы соединяются двумя основными способами:

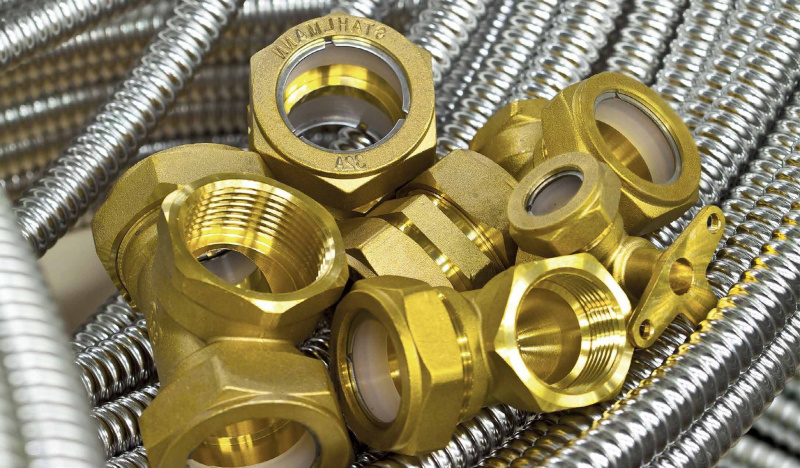

1. Резьбовые фитинги:
- Используются обжимные кольца и накидные гайки.
- После установки требуется обжать соединение равномерным усилием.
2. Пресс-соединения:
- Применяются пресс-фитинги, обеспечивающие герметичность при использовании пресса.
- Преимущество — быстрое соединение, подходит для скрытой прокладки.
Важно:
- Не деформировать трубу у кромки.
- Проверять наличие прокладки и плотность обжима.
- Не использовать повторно фитинги с повреждённой гофрой.
Порядок монтажа: пошаговая инструкция
Ниже приведён универсальный порядок действий при монтаже гофрированной трубы из нержавеющей стали с использованием резьбового соединения (накидная гайка + обжимное кольцо):
Шаг 1. Подготовка линии
- Нанесите разметку по месту прохождения трубы.
- Определите количество изгибов, опорных точек и соединений.
- Учтите температурное расширение: на длинах свыше 10 м рекомендуется компенсирующая петля.
Шаг 2. Подготовка инструмента и компонентов
- Проверьте комплектацию: труба, фитинги, прокладки, крепления.
- Подготовьте труборез, калибратор, обжимной ключ, ключи под гайки.
Шаг 3. Нарезка трубы
- Измерьте длину с учётом глубины захода в фитинги.
- Используйте труборез (не болгарку!) для получения ровного среза без заусенцев.
- Очистите срез от возможных остатков металла.
Шаг 4. Калибровка и выпрямление края
- Выправьте конец трубы вручную или с помощью распрямителя.
- Гофра должна быть максимально ровной на участке 10–15 мм от среза.
- Это необходимо для плотного прилегания уплотнительного кольца.
Шаг 5. Установка фитинга
- Надень сначала накидную гайку, затем обжимное кольцо.
- Убедитесь, что кольцо сидит строго по выступам гофры.
- Вставьте трубу в фитинг до упора.
Шаг 6. Обжим и затяжка соединения
- Равномерно затяните гайку ключом до усилия, рекомендованного производителем (обычно ≈30–40 Н·м).
- Не перетягивайте — возможно повреждение гофры и уплотнителя.
- При использовании пресс-фитинга — обжимайте пресс-инструментом в одной точке, строго перпендикулярно трубе.
Шаг 7. Крепление к стенам/поверхности
- Установите опоры или скобы через каждые 0.5–1 м, особенно на поворотах.
- Не сдавливайте трубу в точках крепления.
- При укладке в штробу — заизолируйте гофру от пыли и абразива.
Шаг 8. Проверка герметичности
- Заполните систему водой (или сжатым воздухом для газа).
- Проведите опрессовку под рабочим давлением.
- Проверьте все соединения на отсутствие утечек.
Типовые ошибки при монтаже
- Сильный изгиб трубы — ведёт к складкам и микротрещинам.
- Недостаточный обжим — причина утечек.
- Слишком частые изгибы на коротком участке — приводит к разрыву под давлением.
- Монтаж без подрезки гофры под фитинг — герметичность нарушается.
- Использование неподходящего инструмента — в том числе обрезка болгаркой.
Обслуживание и срок службы
Гофрированная труба не требует частого обслуживания, но:
- Раз в 3–5 лет рекомендуется проверка на наличие утечек.
- В газовых системах необходимо ежегодное обслуживание по регламенту.
- Соединения подтягиваются при появлении течи — только после отключения давления.
Срок службы — 25–30 лет, при соблюдении условий эксплуатации и корректного монтажа.
Заключение
Гофрированные нержавеющие трубы — технологически развитое решение для широкого спектра задач: от водоснабжения и отопления до промышленной перекачки сред. Они позволяют отказаться от сложного монтажа, упрощают трассировку коммуникаций и повышают надёжность систем. При правильной установке и использовании качественной арматуры служат десятилетиями без необходимости ремонта.
