Проверка и испытание силовых кабелей нужны для подтверждения целостности изоляции и экранов, правильности монтажа, соответствия проекту и готовности линии к включению под нагрузку.
-
Приемо-сдаточные испытания после монтажа новой линии
-
Испытания после ремонта/перекладки
-
Периодические испытания в эксплуатации для оценки текущего состояния.
Основание — требования ПУЭ, гл. 1.8, где установлена необходимость приемо-сдаточных испытаний электрооборудования и перечислены виды проверок для кабельных линий разных классов напряжения.
Что входит в «проверку и испытание силовых кабелей»

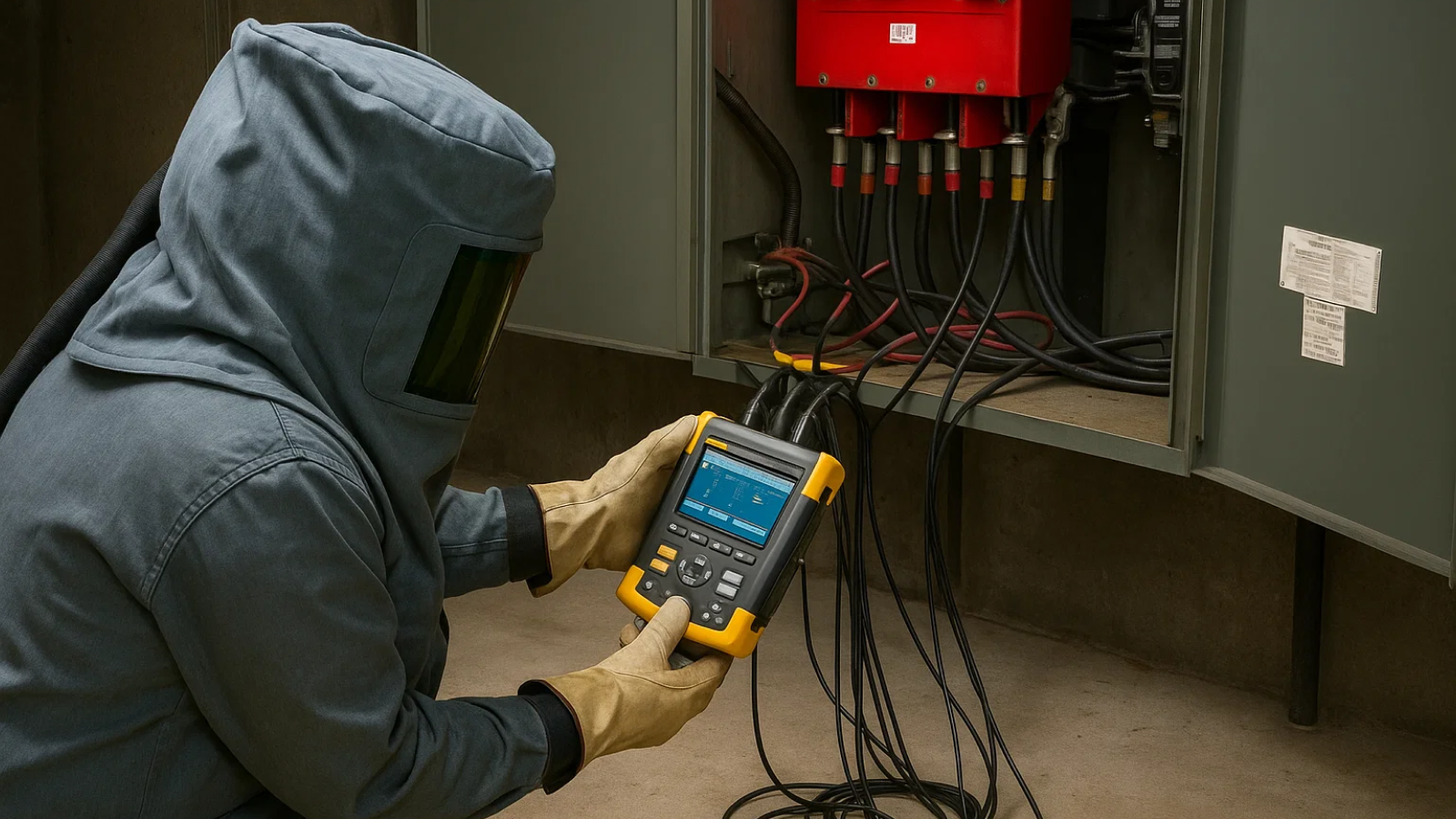

Перед подачей повышенного напряжения выполняют осмотр трассы, проверку маркировки, целостность и фазировку жил, измерение сопротивления изоляции мегаомметром, проверку экранов и оболочки, при необходимости — контроль герметичности муфт.
Для линий свыше 1 кВ ПУЭ предписывают расширенный состав испытаний, включая испытание изоляции повышенным напряжением (выпрямленным/переменным низкой частоты), с фиксацией результатов в протоколе.
Методика испытания силовых кабелей: базовые инструменты и режимы
Базовый набор включает мегаомметр (индикация МОм/ГОМ), источник повышенного напряжения для испытания изоляции и, при необходимости, оборудование для очень низкой частоты (VLF, 0,1 Гц) и/или измерения диэлектрических потерь (tan δ).
В отраслевых стандартах допускается измерение сопротивления изоляции мегаомметром до 2,5 кВ для заданных объектов, что удобно для линий до 10 кВ и этапов допускового контроля после монтажа.
Конкретные значения и выдержки указывают в программе испытаний или ссылают на действующие разделы СТО/РД.
Испытание изоляции повышенным напряжением проводят как выдерживающее (на электрическую прочность) в течение заданного времени. Для кабелей с экструдированной изоляцией из СПЭ (XLPE) всё шире применяется методика VLF 0,1 Гц: она согласована международными руководствами (IEC 60502-2, IEEE 400.2) и позволяет оценивать состояние изоляции, не создавая нежелательных поляризационных эффектов, характерных для постоянного тока на стареющих СПЭ-кабелях.
Для оболочки (внешнего покрова) применяют отдельный «sheath integrity test» постоянным напряжением, чтобы убедиться в отсутствии повреждений после прокладки; ориентиры по уровням и выдержке даются в технических бюллетенях производителей и проектных спецификациях.
Критерии и время выдержки
В приемо-сдаточном формате применяют нормативные выдержки по ПУЭ/РД/СТО, а при использовании VLF ориентируются на IEEE 400.2: для новых кабельных цепей — не менее 60 минут при 0,1 Гц; для эксплуатируемых — 30 минут, при повышенной важности — до 60 минут.
Конкретные уровни напряжений и форма волны (синус/косинус-прямоугольная) задаются программой испытаний в соответствии со ссылками на стандарт.
Важно учитывать тип изоляции: для бумажно-масляных и жидкостных систем допустимы одни подходы, для СПЭ — другие. В профессиональной литературе и руководствах производителей подчёркивается, что классические DC-испытания информативны для ряда объектов, но не рекомендованы как универсальный метод для диагностики стареющих СПЭ-кабелей из-за рисков ложной оценки и возможного повреждения; для таких систем предпочтительны испытания переменным низкочастотным напряжением (VLF) и/или методы частичных разрядов.
«Протокол испытания силового кабеля»: состав и оформление
Протокол — это официальный документ, фиксирующий объект, схему, параметры и результаты.
В него включают: идентификацию линии (марка кабеля, длина, сечения, класс напряжения), место и дату, температуру/влажность, перечень выполненных операций (осмотр, фазировка, измерение сопротивления изоляции с указанием напряжения мегаомметра и результата), режимы и длительность выдержки при испытании повышенным напряжением, состояние оболочки/экранов, замечания и корректирующие действия, состав бригады и подписи ответственных.
В отраслевой практике используются типовые формы; при необходимости их адаптируют под программу испытаний и ссылочные нормы, сохраняя обязательные разделы.
Требования безопасности
Испытания выполняют допущенные специалисты, с применением СИЗ, блокировок и ограждений, в соответствии с ПУЭ и организационно-распорядительными документами по электробезопасности.
При работах с источниками VLF учитывают расстояния до токоведущих частей, запрет на пребывание посторонних в зоне испытаний и порядок снятия остаточного заряда с объекта.
Общие нормативные требования изложены в ПУЭ (гл. 1.8), а методические указания приведены в СТО и РД.
Когда применять альтернативные методики
Если линия содержит соединительные/концевые муфты современной конструкции, а изоляция — СПЭ, целесообразно рассматривать VLF-испытания с контролем tan δ(тангенс угла диэлектрических потерь) и/или частичных разрядов по руководствам IEC/IEEE.
Такой подход позволяет обнаруживать дефекты увлажнения, локальные неоднородности и проблемы монтажа аксессуаров до ввода линии под напряжение.
Мини-памятка по документам
При подготовке программы испытаний и протокола удобно опираться на связку документов: ПУЭ, гл. 1.8 — состав проверок; СТО 34.01-23.1-001-2017 — объём и нормы испытаний электрооборудования; РД/СО 34.45-51.300-97 — традиционные нормы (применяются в части, не противоречащей СТО); при выборе методики для СПЭ — руководства IEC 60502-2 и IEEE 400.2.
