Регулятор перепада давления — это прибор, который автоматически поддерживает заданную разницу давлений между подающим и обратным потоками в системе. Он стабилизирует работу, защищает оборудование от скачков давления и помогает равномерно распределять теплоноситель или жидкость по контурам.
Применяют такие устройства в отопительных сетях, водоснабжении, вентиляции, гидравлических и пневматических системах, технологических и энергосистемах — везде, где критичны перепады и стабильность.
Что делает регулятор перепада давления?
В рамках любой магистрали давление может меняться: при изменении нагрузки, температурных условий, открытии и закрытии запорной арматуры. Если перепад давления становится слишком большим, страдает точность регулирования, оборудование испытывает перегрузки, системы нестабильны. Регулятор перепада «уравновешивает» разницу сам: при росте давления — прикрывает проход, при падении — открывается. Это позволяет стабилизировать расход, предотвращать гидроудары и разгружать регулирующую арматуру, насосы и теплообменники.
Принцип действия

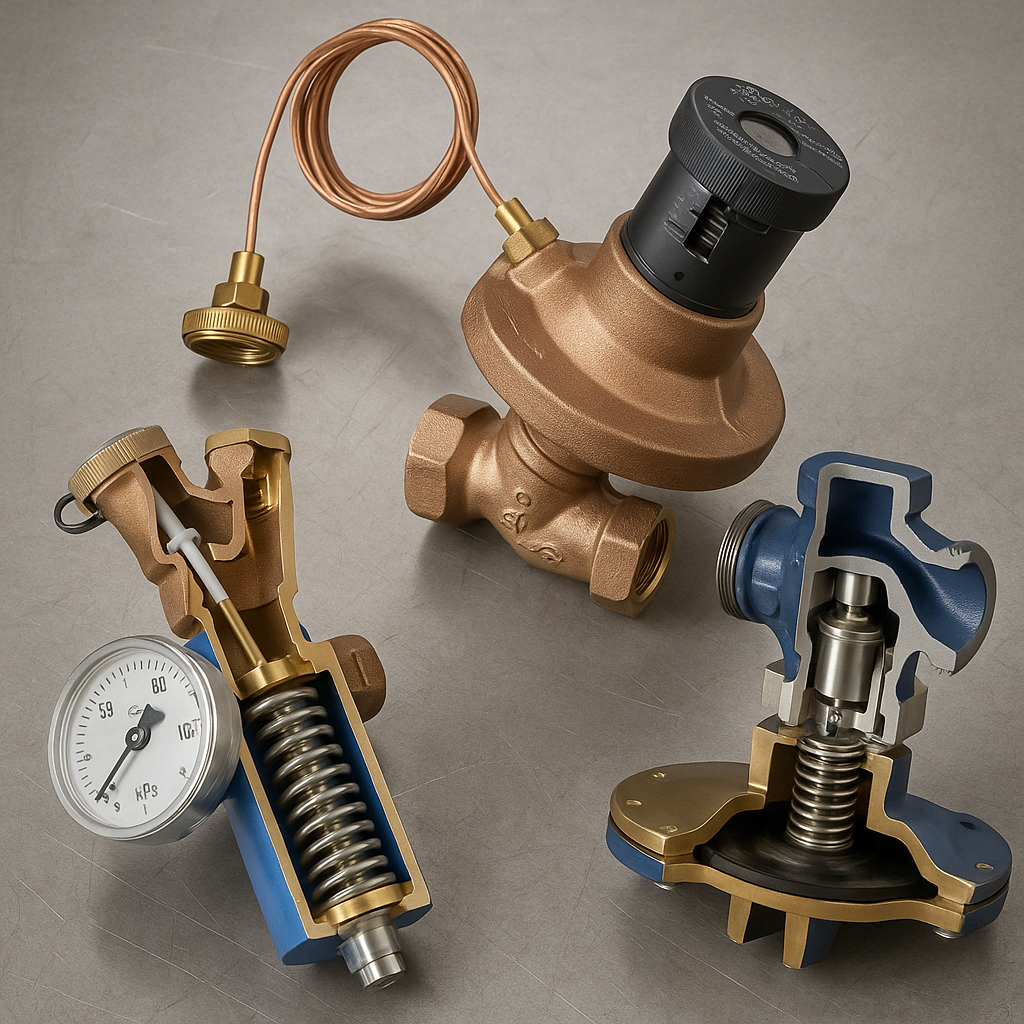

Чтобы понять, как это устройство действует, рассмотрим его внутреннюю конструкцию. Основные элементы: корпус с седлом и клапаном, мембрана или поршень, и пружина, задающая заданный перепад. Работа строится на балансе двух сил: силы давления на мембрану и усилия пружины. Когда разница давлений превышает настроенный предел, мембрана «перевешивает» пружину — клапан начинает закрываться. При снижении перепада пружина возвращает клапан в открытое положение. Всё это происходит автоматически и без внешнего энергоснабжения — простой и надёжный механизм.
Схема работы регулятора давления
Обычно регулятор устанавливают между подающим и обратным трубопроводом. Давление подачи через импульсную трубку подводится к верхней камере мембраны, а обратное — к нижней. Если перепад превышает заданное значение (например, 10–30 кПа), клапан начинает перекрывать поток, снижая подачу. Как только перепад стабилизируется — клапан открывается в исходное положение. Такой принцип работы обеспечивает постоянство перепада и защищает систему от резких колебаний.
Типы регуляторов перепада давления
Существует несколько конструкций в зависимости от условий эксплуатации:
- Мембранные — чувствительные и компактные, подходят для систем отопления и тепловых пунктов;
- Поршневые — выдерживают высокие давления и загрязнённые среды;
- Электронные / пропорциональные — с исполнительным механизмом и датчиками, более гибкие в настройке;
- Комбинированные — совмещают функции перепадного регулятора и ограничения расхода;
- Пилотные — в промышленном исполнении: основной клапан управляется вспомогательным контуром.
Где используются?
Регуляторы перепада давления находят применение там, где необходим контроль стабильного перепада:
- в системах отопления и индивидуальных тепловых пунктах (ИТП);
- в централизованных теплосетях для защиты абонентов от скачков;
- в линиях водоснабжения — для сглаживания перепадов при изменении расхода;
- в технологических и производственных контурах, где важен контроль перепадов в замкнутых системах.
Преимущества установки
При правильной установке и настройке регулятор перепада даёт:
- стабильные параметры подачи и расхода;
- снижение износа насосов и регулирующей арматуры;
- защиту от гидроударов;
- рост энергоэффективности системы;
- снижение шумов и вибраций.
Частые ошибки при эксплуатации
Ошибки в монтаже и настройках — одна из главных причин сбоев:
- установка устройства в неправильном направлении (против стрелки на корпусе);
- отсутствие фильтра перед регулятором — мелкие частицы засоряют седло;
- неправильно установлен перепад — слишком малый вызывает нестабильность, слишком большой — перегрузку;
- перепутаны импульсные линии — давление подаётся в неверную камеру, и регулятор наоборот начинает открываться;
Нормативные документы и параметры подбора
Регулирование применяется с учётом нормативов:
- ГОСТ Р 55026–2012 — термины и определения в трубопроводной арматуре;
- СП 60.13330.2020 — нормы для отопления, вентиляции и кондиционирования;
- РД 34.20.501–95 — инструкции по гидравлической наладке тепловых сетей.
Подбирают регулятор по диапазону перепада (обычно 10–60 кПа), рабочему давлению (до ~1,6 МПа) и температуре среды (до ~150 °C).
Часто задаваемые вопросы (FAQ)
- Как работает регулятор перепада давления?
Он сравнивает давление между двумя точками и автоматически регулирует клапан так, чтобы поддерживать заданную разность. - Чем отличается регулятор перепада от редуктора?
Редуктор снижает абсолютное давление до заданного уровня. Регулятор перепада удерживает разницу между двумя точками при изменяющемся давлении. - Можно ли один регулятор использовать на несколько контуров?
Обычно нет — каждый контур должен иметь своё устройство, рассчитанное на свои значения перепада. - Как часто нужно проверять или регулировать устройство?
Обычно раз в год при очередном техническом обслуживании систем водоснабжения или отопления. - Что значит «регулятор давления прямого действия»?
Это устройство без внешнего питания — реагирует напрямую на изменение давления, балансируя мембрана vs пружина.
Заключение
Регулятор перепада давления — незаменимый компонент любой системы, где важна стабильность подачи и защита от скачков. С его помощью системы работают плавно, оборудование служит дольше, а затраты энергии сокращаются. Грамотно подобранный и правильно установленный регулятор — ключ к надёжной работе сети.
