Надёжное электроснабжение — базовое условие для работы любого промышленного предприятия или строительного объекта. Его основа — правильно подобранный и профессионально смонтированный силовой кабель. Ошибки на этапе выбора или соединения жил приводят к простоям, авариям и финансовым потерям.
Что такое силовой кабель и что к ним относится

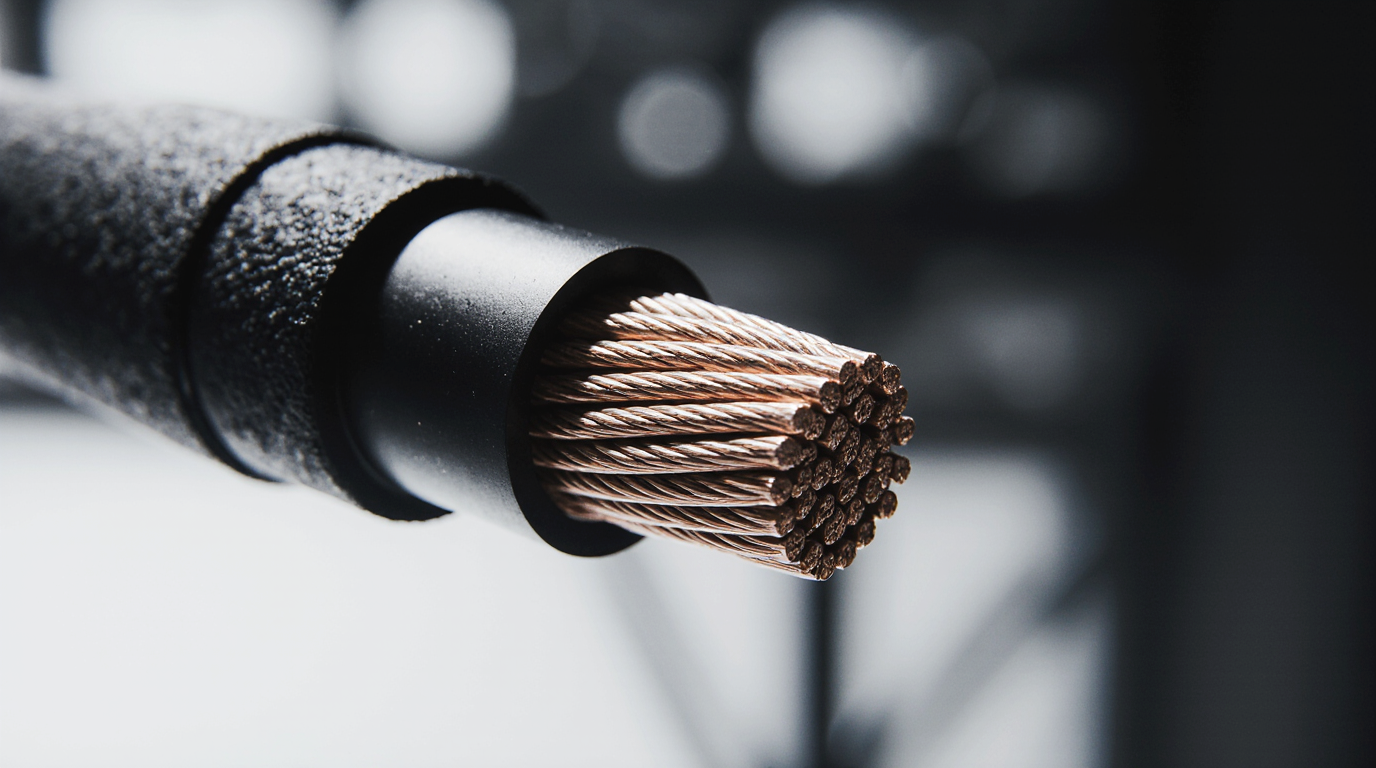

Силовой кабель — это электрический кабель, предназначенный для передачи и распределения электрической энергии в стационарных установках. Его ключевая функция — питание мощного оборудования: станков, насосов, вентиляционных систем, наружного и внутреннего освещения.
К силовым кабелям принято относить изделия на напряжение 0,66 кВ; 1 кВ; 6 кВ; 10 кВ; 35 кВ и выше, с медными или алюминиевыми жилами, в изоляции из ПВХ, сшитого полиэтилена (СПЭ), резины. В отличие от контрольных (для цепей управления) или слаботочных (для передачи данных) кабелей, силовые рассчитаны на высокие токовые нагрузки.
Как определить силовой кабель: маркировка и отличия
Основной источник информации — буквенно-цифровая маркировка по ГОСТ 31996-2012 и ТУ производителя.
- Материал жилы: «А» на первом месте — алюминий, отсутствие буквы — медь.
- Изоляция и оболочка: «В» — ПВХ, «Пв» — СПЭ, «П» — полиэтилен, «НГ» — негорючая композиция.
- Наличие экрана: «Э» — экран общий из медной ленты.
- Количество и сечение жил: например, 3х95 — три жилы сечением 95 мм².
Пример: Кабель АВВГнг(А)-LS 3х120 — алюминиевый, с ПВХ изоляцией, ПВХ оболочкой, негорючий, с пониженным дымоводымовением, трёхжильный, сечением 120 мм². Это типичный силовой кабель для распределительных сетей.
Классификация силовых кабелей по ГОСТ и ТУ
Выбор начинается с понимания классификации:
- По материалу жилы: Медные (гибкие, долговечные, с лучшей проводимостью) и алюминиевые (лёгкие, экономичные).
- По типу изоляции: ПВХ для общих условий, СПЭ для высоких напряжений и надёжности, резина для гибкости.
- По напряжению: Низковольтные (до 1 кВ) и высоковольтные (6 кВ и выше).
- По условиям прокладки: Для помещений, грунта (бронированные, например, ВБШв), кабельных лотков, агрессивных сред.
Правила подбора силового кабеля: сечение, нагрузка, условия прокладки
Основная задача подбора— расчёт допустимой токовой нагрузки с учётом:
- Мощности подключаемого оборудования. Определяет необходимое сечение жил.
- Условий прокладки (в воздухе, земле, пучке). Влияет на теплоотвод и требует поправочных коэффициентов (ПУЭ 7, Гл. 1.3).
- Материала жилы. Для одинаковой нагрузки сечение алюминиевой жилы должно быть примерно на ступень выше, чем у медной.
- Климатического исполнения и пожарной безопасности (индексы «нг», «LS», «FR»).
Важно: Экономия на сечении приводит к перегреву, сокращению срока службы и риску возгорания.
Технология прокладки: как протянуть силовой кабель правильно
Как протянуть силовой кабель, зависит от трассы:
- В помещении: Открыто по конструкциям, в лотках, коробах или скрыто в штробах. Обязательна фиксация.
- В земле (траншее): Требуется бронированный кабель (типа ВБШв), песчаная подушка, защитная плита или кирпич. Глубина — не менее 0,7 м (ПУЭ 2.3).
- В гофре или трубе: Обеспечивает механическую защиту при скрытой прокладке в стенах или бетоне.
Как соединить силовой кабель: основные технологии и требования
- С помощью кабельных муфт: Термоусаживаемые или холодноусаживаемые. Стандартный метод для сращивания или оконцевания жил, обеспечивающий герметизацию и изоляцию.
- Всоединение силовых кабелей между собой в распредшкафах часто выполняется через шины (гребёнки) или клеммные колодки с соответствующей токовой нагрузкой.
- Опрессовка гильзами: Для неразъёмного соединения жил с помощью гидравлического пресса и медных или алюминиевых гильз.
- Болтовое соединение: Через клеммные болты в соединительных коробках.
Любое соединение силового кабеля требует тщательной зачистки жил, обработки токопроводящей пастой (для алюминия) и изоляции, равной базовому уровню кабеля.
Безопасность при монтаже и частые ошибки
Монтаж силовых кабелей проводится по ПУЭ, ПТЭЭП, силами квалифицированного персонала.
Основные ошибки:
- Подбор кабеля без учёта поправочных коэффициентов на групповую прокладку.
- Соединение жил разного материала (медь/алюминий) без специальных переходных гильз.
- Прокладка кабелей без маркировки.
- Нарушение радиусов изгиба, что ведёт к повреждению изоляции.
- Пренебрежение требованиями к заземлению экранов и брони.
Заключение
Правильный подбор и профессиональный монтаж силового кабеля — это инвестиция в бесперебойность и безопасность вашего объекта. Экономия на этапе закупки качественных материалов может многократно увеличить затраты на ремонт и простой.
