Фланцевое соединение — это один из наиболее надёжных и распространённых способов герметичного соединения трубопроводов, арматуры и оборудования. Правильно выполненный монтаж фланцев обеспечивает долговечную и безопасную эксплуатацию магистрали в любых условиях: от систем водоснабжения до технологических трубопроводов в агрессивных средах. Ниже рассмотрены все нюансы установки фланцев с учётом их конструктивных особенностей и требований к монтажу.
Типы фланцев и особенности их установки
Фланцы различаются не только формой, но и методом крепления. Способ установки подбирается в зависимости от конструктивного исполнения и условий эксплуатации:
- Плоские приварные фланцы крепятся путём сварки к торцу трубы. Для надёжного соединения необходимо обеспечить точное совмещение осей и чистую поверхность под сварку. После сварки выполняется шлифовка и контроль сварного шва.
- Воротниковые фланцы требуют стыковки с трубой через конический переходник и обязательного провара по всей окружности. Такая конструкция обеспечивает высокую прочность и применяется в ответственных магистралях с высоким давлением и температурой.
- Свободные фланцы используются совместно с приварными кольцами. Установка упрощается за счёт подвижного фланцевого элемента, что удобно в условиях ограниченного доступа или при монтаже на оборудовании с частыми разборками.
- Резьбовые фланцы монтируются без сварки — на наружную резьбу трубы. Такой способ подходит для низкого давления и неагрессивных сред, а также в системах, где необходима лёгкая разборка.
- Заглушки (глухие фланцы) применяются для перекрытия потока. Требуют тех же правил установки, что и обычные фланцы: плотная посадка, равномерная затяжка, подбор прокладки по давлению и температуре.
Подготовка и материалы
Перед тем как устанавливается фланец, требуется проверить соответствие размеров, тип соединения, класс давления и материал. Поверхности должны быть очищены от грязи, масла, коррозии. Уплотнители — новые, без следов деформации или старения. Важна ровность плоскостей, отсутствие задиров. Центровка выполняется строго по оси трубопровода, чтобы исключить напряжения в соединении.
Как выставить фланцы и добиться герметичности
Фланцы выставляются в одной плоскости с минимальными отклонениями. Допустимый перекос — не более 1 мм на диаметр. Для временной фиксации применяются струбцины или прихваты. Прокладки устанавливаются точно по посадочному диаметру и только перед самой стяжкой болтов. Поверхности не смазываются, если иное не указано в техдокументации.
Зазор между трубами регулируется в зависимости от типа фланца и компенсирующей способности прокладки. В случае установки воротниковых фланцев сварка производится после точной стыковки и прихвата.
Как закреплять фланцы: последовательность и усилие затяжки

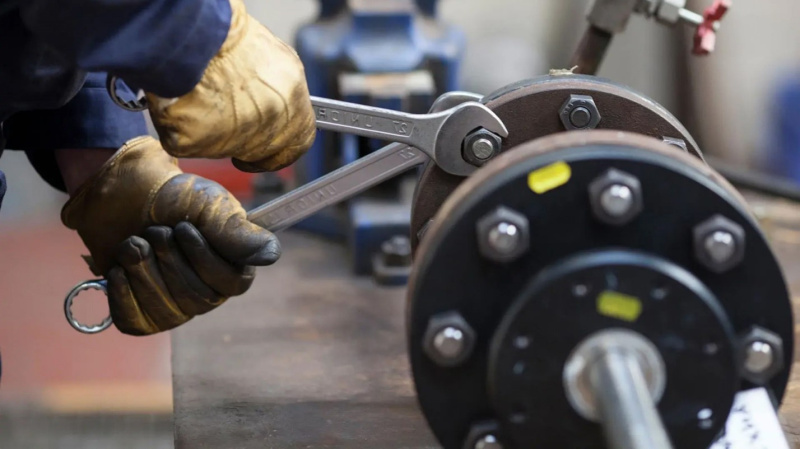

Затяжка фланцевых соединений выполняется по диагональной схеме — крест-накрест. Сначала болты притягиваются от руки, затем с моментом 30–50% от расчётного, затем — 70–80%, и на последнем этапе — с полным усилием. Итоговый момент затяжки зависит от диаметра, класса давления и типа прокладки, но обязательно контролируется динамометрическим ключом. Перетяжка может привести к разрушению прокладки или фланца.
При использовании прокладок из графита или PTFE особенно важно не допустить сдвига или продавливания. На ответственных объектах применяется затяжка в несколько этапов с промежуточной выдержкой. После первой опрессовки болты дополнительно подтягиваются.
Ошибки при установке фланцев
Частые ошибки:
- перекос фланцев, приводящий к неравномерной нагрузке на прокладку;
- применение бывших в употреблении уплотнителей;
- затяжка в один заход без контроля момента;
- повреждение резьбы при использовании неподходящего инструмента;
- отсутствие зачистки привалочных поверхностей.
Такие ошибки становятся причиной утечек, преждевременного износа или разрушения соединения. При высоких давлениях последствия могут быть аварийными.
Монтаж фланцев в агрессивных и ответственных средах
В химической промышленности, на нефтегазовых и энергетических объектах к монтажу фланцев предъявляются повышенные требования. Используются специальные прокладки (например, спирально-навитые), антикоррозионные покрытия, болты с антикоррозионной смазкой.
Перед монтажом производится проверка маркировки материалов, протоколы испытаний, визуальный и капиллярный контроль поверхностей. Болты затягиваются в два этапа: с предварительной смазкой и последующим доведением момента. Контроль герметичности проводится по результатам опрессовки с выдержкой.
Порядок монтажа: чек-лист от инженера
Перед началом работ инженер оценивает техническую документацию, подбирает тип фланцев, уплотнений, крепёж. В процессе монтажа проверяется центровка труб, подготовка торцов, наличие всех элементов. После предварительной стяжки соединение выдерживается, затем выполняется финальная затяжка с контрольным обжатием. Все соединения проверяются на герметичность опрессовкой. Результаты вносятся в журнал монтажа.
Заключение
Качественный монтаж фланцев — это совокупность точного соблюдения технологии, подбора материалов и контроля на каждом этапе. Независимо от того, как ставится фланец — на воду, газ или агрессивную среду — важна не только скорость работ, но и точность исполнения. Правильная установка фланцев продлевает срок службы оборудования, снижает риски аварий и упрощает обслуживание трубопроводов.
